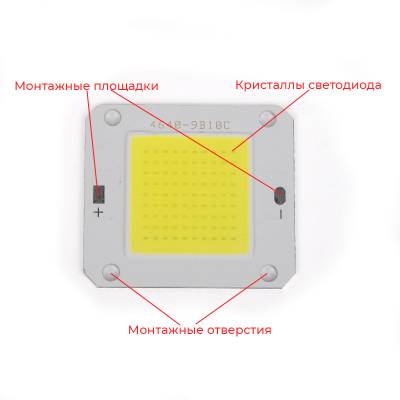

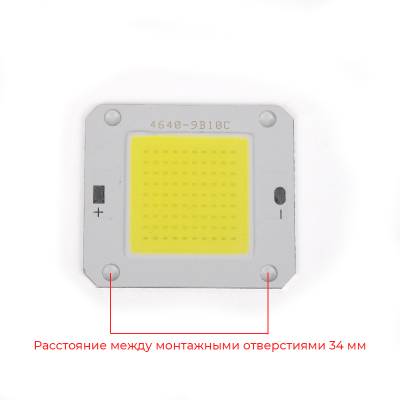

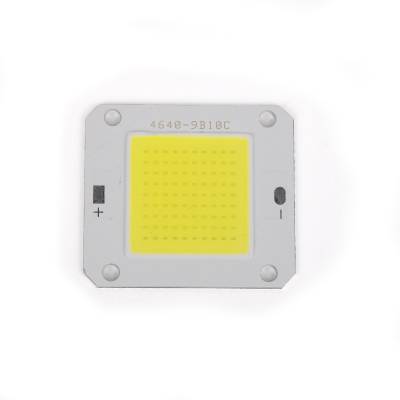

Светодиодная матрица имеет стандартное исполнение COB и выпускается в двух вариантах 30 Ватт - EH-COB-30, 50 Ватт - EH-COB-50. COB переводится как Chip on board, COB («микросхема на плате») — технология монтажа кристалла светодиода, при котором кристалл без собственного корпуса распаивается непосредственно на печатную плату, и покрывается люминофором для защиты от внешних воздействий. Т.е. в одном корпусе распаяно множество кристаллов светодиода. По бокам COB матрицы имеются 2 монтажные площадки для подключения проводов питания, где (+) плюс положительный контакт, минус (-) отрицательный.

Светодиод питается постоянным током 30 ваттный 900 мА, 50 Ваттный 1500 мА. Рабочее напряжение матрицы 29-33 вольта. Обратите внимание именно током, а не напряжением т.к. светодиоды имеют нелинейную вольтамперную характеристику. Вы можете использовать драйвер для 30 ваттного EH-DRV-30, для 50 ваттного EH-DRV-50. Светодиод подключается с помощью специального Led драйвера.

Для работы светодиода обязательно нужен радиатор для отвода тепла. Если Вы устанавливаете светодиод в корпус светильника, к примеру светильник уличный 30 Вт EH-LSTR-3048, в таком случае роль радиатора выполняет корпус светильника. Для нормальной работы матрицы необходима теплопроводящая паста.

COB матрица 30ватт - EH-COB-30

• Температура свечения 6500К
• Световой поток 2700 Лм
• Угол рассеивания 120
• Температурный диапазон -40… +70°C
• Напряжение питания 24-36 В
• Мощность 30 Вт
• Номинальный ток 900 mA
• Производитель светодиодов Epistar
• Индекс цветопередачи >80 RA
• Толщина 1,5 mm *

COB матрица 50 ватт - EH-COB-50

• Температура свечения 6500К
• Световой поток 4500 Лм
• Угол рассеивания 120
• Температурный диапазон -40… +70°C
• Напряжение питания 24-36 В
• Номинальный ток 1500 mA
• Мощность 50 Вт
• Производитель светодиодов Epistar
• Индекс цветопередачи >80 RA
• Толщина 1,5 mm

Монтаж матрицы производиться в несколько шагов:

1. Припять к монтажным площадкам провода драйвера, где плюс красный, минус чёрный. Рекомендуем использовать припой ПОС61 при температуре паяльника 300-340 градусов.
2. Нанести на обратную сторону светодиодной матрицы теплопроводящею пасту и размазать её тонким равномерным слоем. Теплопроводящую пасту можете использовать КПТ8, КПТ19 или любую другую теплопроводящую пасту.
3. Прикрутить матрицу к радиатору или корпусу светильника на четырех саморезах или винтах.

Если Вы будите использовать матрицу с другим источником питания, обратите внимание, на следующие обязательные параметры драйвера.

1. Рабочий ток должен быть постоянным DC.
2. Рабочее выходное напряжения должно попадать в окно 26-36 вольт.
3. Рабочий выходной ток должен быть стабилизирован драйвером для 30 ваттной матрицы не больше 900 мА, для 50 ваттной не больше 1500 мА. Но мы рекомендуем использовать драйвера для 30 ваттной EH-DRV-30, для 50 ваттной EH-DRV-50.

Видео https://www.youtube.com/watch?v=OmZyQ7Yp460&ab_channel=ElectroHouse

Можно ли подключить драйвер 1500 мА EH-DRV-50 к светодиоду 30 ватт.

Нет, т.к. светодиод не рассчитан на такой ток.

Можно ли подключить драйвер 900 мА EH-COB-30 к светодиоду 50 ватт.

Да, можно. При этом светодиод будет работать в половину мощности.

Можно включать COB матрицу без радиатора?

Нет, т.к. матрица мгновенно перегреется и выйдет из строя.

Для чего нужна теплопроводящая паста? Почему матрицу нельзя использовать без неё?

Теплопроводящая паста улучшает теплоотвод от матрицы к радиатору чем понижает её рабочую температуру, и как следствие продлевает её рабочий ресурс.

Из чего сделана пластина матрицы?

Пластина изготовлена из алюминия.
