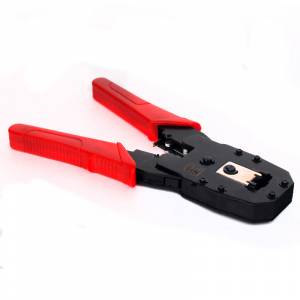

Это специализированный инструмент для подготовки и надёжной обжимки штекеров стандарта RJ11 4-жилы, RJ12 6-жил, RJ45 8-жил. Иными словами, для подключения, интернет провода (витой пары), телефонного провода, монтажа видеонаблюдения, создания патч-кордов, подключения роутеров и т.д. Так же данным инструментом можно обжимать кабельные наконечники RJ с проводом, имеющим как медные, так и биметаллические жилы. Во внутренней части инструмента находятся лезвия для отрезания кабеля. Одно лезвие полностью перерезает кабель, второе имеет полукруглое отверстие, оно нужно для того, чтобы обрезать и снять изоляцию кабеля. Внутри инструмента находиться возвратная пружина, которая после обжима коннектора возвращает клещи в исходное состояние.

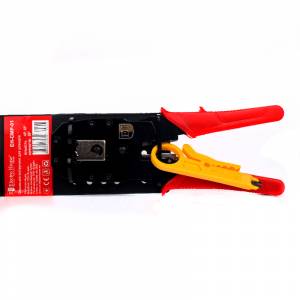

В комплекте дополнительно идёт инструмент для надрезания и снятия изоляции. Выполнен он в виде прищепки желтого цвета и имеет несколько углублений и лезвий для надрезания кабельной изоляции. В верхней части имеется наконечник для монтажа кабеля витой пары в модульный разъем коннектора, серверной стойки и прочего сетевого оборудования. Данный инструмент применяется только для снятия изоляции с кабеля витой пары и кабеля, который будет обжиматься обжимным инструментом. Не используйте его для снятия изоляции в силовых провода, в ином случае он может выйти из строя.

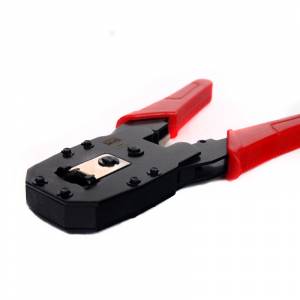

Обжимные клещи изготовлены из металла (низкоуглеродистой стали), ручки из пластика. Инструмент собран на стопорных кольцах и не требует дополнительной регулировки для усилия обжима.

Размеры:

• Длина 19,7 см
• Ширина 7,5 см
• Высота 1,6 см
• Вес 0,378 кг

Процесс обжима не сложен, но требует определённых знаний. К примеру, вам нужно подключить интерне от провайдера к роутеру, для этого необходимо:

1. Вам понадобиться коннектор UTP или FTP.
2. Снимите внешнею изоляцию с провода (витой пары) на длину коннектора

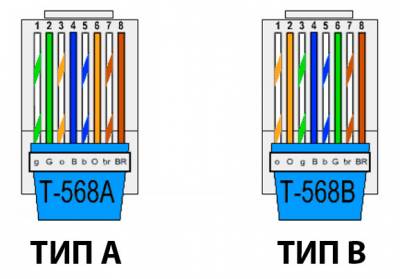

3. Распределите провода согласно схеме 1
4. Вставьте провода в коннектор, внутренние провода зачищать не нужно.
5. Не вынимая провода из коннектора вставьте его до упора в обжимные клещи в разъем с надписью 8Р.
6. С усилием надавите на рычаги клещей, следите что бы провода не выскочили из коннектора при обжимке.

С помощью обжимных клещей можно обжать кабель следующих стандартов, с сечением жил 24AWG, 23AWG или диаметром токопроводящих жил Ø 0,51 0,56 мм2.

Для витой пары:

• S/FTP-CAT.6А
• F/FTP-CAT.6А
• U/FTP-CAT.6A
• U/UTP-CAT.6А
• SF/UTP-CAT.6
• F/UTP-CAT.6 2
• U/UTP-CAT.6
• F/UTP-CAT.5E
• F/UTP-CAT.5
• U/UTP-CAT.5E
• И прочих кабелей

А также для коннекторов категории:

• RJ-45 КАТ-5 FTP
• RJ-45 КАТ-5 UTP
• RJ-45 КАТ-5e FTP
• RJ-45 КАТ-5e UTP
• RJ-45 S/FTP-CAT.6А
• RJ-45 F/FTP-CAT.6А
• RJ-45 U/FTP-CAT.6A
• RJ-45 U/UTP-CAT.6А
• RJ-45 SF/UTP-CAT.6
• RJ-45 F/UTP-CAT.6 2
• RJ-45 U/UTP-CAT.6
• RJ-45 F/UTP-CAT.5E
• RJ-45 F/UTP-CAT.5
• RJ-45 U/UTP-CAT.5E
• И прочих коннекторов RJ11, RJ12, RF45.
